La producción de hierro en alto horno constituye el proceso central de la siderurgia. Sus componentes clave operan bajo condiciones extremas: altas temperaturas, presiones elevadas, corrosión y abrasión. Los materiales monolíticos tradicionales suelen no cumplir los requisitos de larga vida útil y alta eficiencia. La tecnología de chapas clad surge como una solución eficaz: al unir metalúrgicamente dos o más materiales con propiedades complementarias, se obtienen mejoras sinérgicas en conductividad térmica, resistencia mecánica, protección anticorrosiva y resistencia al desgaste.
La parte inferior del eje, el vientre y la cuba del alto horno soportan flujos de calor extremos y una fuerte abrasión por la carga mineral. Aunque los paneles refrigerantes de cobre tradicionales cuentan con excelente conductividad térmica, sufren grandes deformaciones térmicas, baja resistencia al desgaste y un coste elevado. Las chapas clad cobre-acero fabricadas mediante soldadura por explosión combinan la alta conductividad térmica del cobre libre de oxígeno con la gran resistencia estructural del acero, conformando un material compuesto de alto rendimiento.
Las configuraciones habituales de chapas clad cobre-acero son dos:
Cara caliente de cobre + cara fría de acero
Estructura sándwich acero-cobre-acero
La estructura sándwich genera una unión metalúrgica de alta resistencia en dos etapas de soldadura por explosión. Esta chapa clad mantiene una excelente transmisión térmica y mejora notablemente la rigidez global y la resistencia al desgaste de la cara caliente.
_1781765207_WNo_1508d428.png)

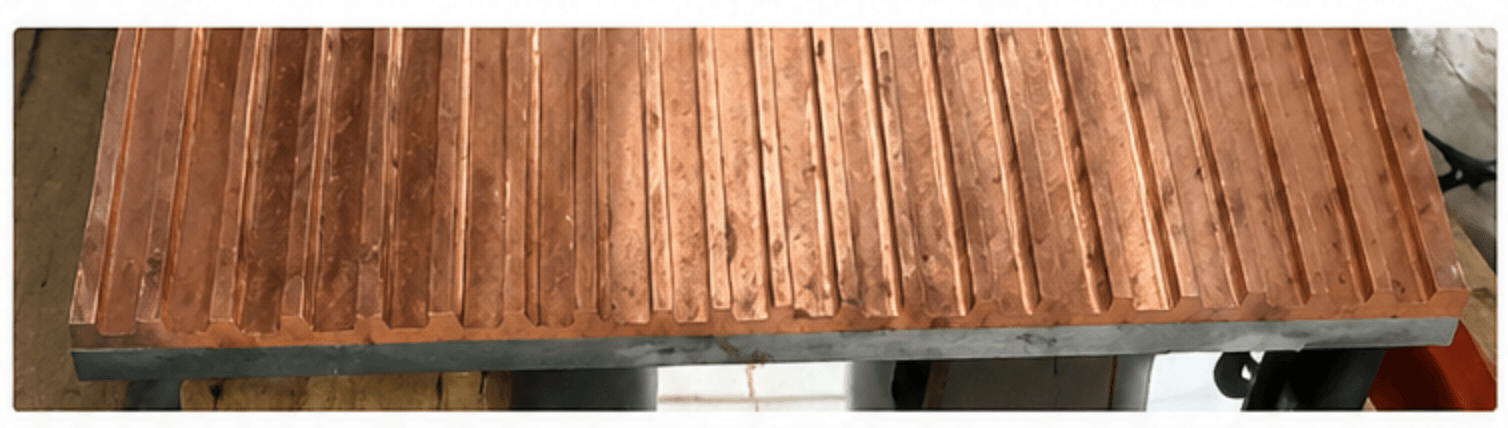

Panel refrigerante clad cobre-acero
_1781765266_WNo_556d1164.png)

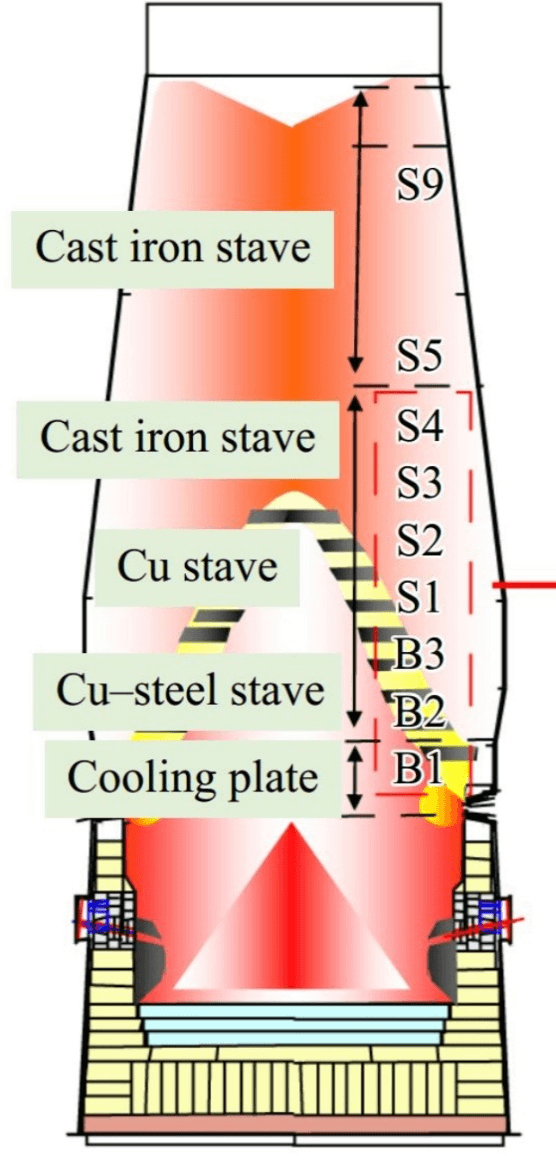

Ubicación de la placa refrigerante
Los paneles refrigerantes fabricados con chapas clad cobre-acero presentan una transmisión de calor muy superior a los paneles de acero fundido tradicionales. La conductividad térmica del cobre puro alcanza los 380 W/(m·K), aproximadamente diez veces la del acero fundido. La temperatura de la cara caliente de estos paneles compuestos ronda los 180 °C, unos 520 °C menos que los paneles de acero fundido, lo que facilita la formación rápida y estable de una capa de escoria protectora.
En cuanto a la resistencia a la deformación térmica, las chapas clad cobre-acero también destacan. Estudios demuestran que su deformación térmica en espesor es solo la mitad de la de un panel monolítico de cobre, evitando roturas de tuberías de agua por deformaciones excesivas. La estructura sándwich reduce la tasa anual de desgaste hasta el 25,9 % respecto a los paneles de cobre convencionales; además, la placa de acero protectora elimina el desgaste de las tuberías de refrigeración. En materia de coste de fabricación, la chapa clad cobre-acero supone alrededor del 80 % del precio de un panel de cobre macizo, generando importantes beneficios económicos.
La implantación en múltiples altos hornos de gran escala confirma que los paneles refrigerantes de chapa clad cobre-acero soportan eficazmente las zonas de alto flujo calorífico. Tras su instalación, el coeficiente de utilización del horno aumenta significativamente, el consumo de combustible baja de forma marcada, la temperatura superficial de los paneles refrigerantes desciende un 25 %, la capa de escoria se estabiliza y se amplía considerablemente el ciclo de campaña del horno. Las chapas clad cobre-acero resuelven los problemas técnicos de insuficiente capacidad de refrigeración, rotura de raíces de tuberías y desgaste severo.
Las carcasas de los hornos de aire caliente soportan altas temperaturas, fluctuaciones de presión y medios corrosivos, por lo que sus soldaduras y metal base son propensas a la fisuración por fatiga corrosiva bajo tensión. Los análisis demuestran que elementos corrosivos como el azufre y el cloro generan picaduras y concentraciones de tensión en la cara interna de la carcasa, principales causas de roturas. Para solucionarlo, se emplean chapas clad 904L en las zonas de alta temperatura de los hornos de aire caliente.
El acero 904L es un acero austenítico superaleado con bajo carbono, alto cromo, alto níquel y alto molibdeno, con excelente resistencia a la corrosión uniforme, por picaduras, intergranular, en rendijas y a la fisuración por corrosión bajo tensión. Se combina como capa de revestimiento con una base de acero al carbono Q345C o Q355R (equivalentes a A572 Gr.50 / A516 Gr.70). La chapa resultante une la protección anticorrosiva del acero inoxidable con la resistencia mecánica y la facilidad de conformado del acero al carbono.
_1781765331_WNo_1107d743.png)

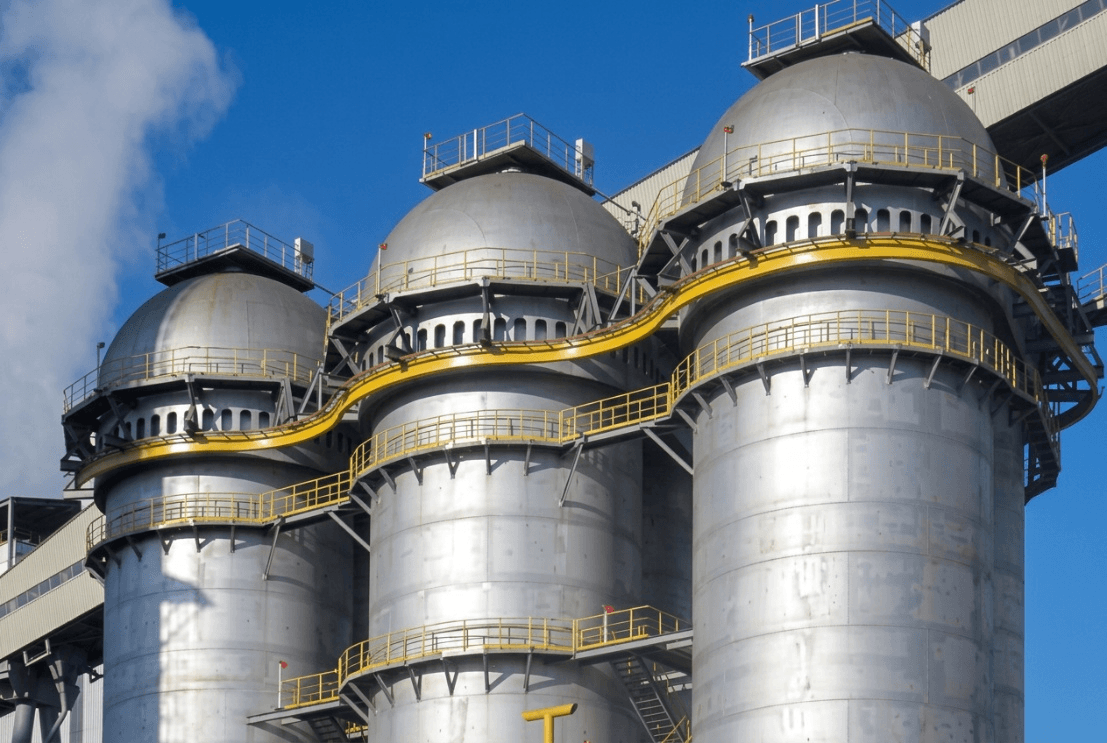

Horno de aire caliente
Las aplicaciones industriales confirman que el uso de chapas clad 904L en las carcasas de hornos de aire caliente reduce drásticamente la corrosión interna y elimina de raíz las fisuras en soldaduras. Esta solución corrige la causa fundamental de la fisuración por fatiga corrosiva de las carcasas, mejora notablemente la estabilidad operativa de los equipos y reduce la frecuencia y el coste de mantenimiento.
Conclusión
La implantación de la tecnología de chapas clad en componentes clave de la siderurgia en alto horno ha obtenido resultados extraordinarios.
Las chapas clad cobre-acero aplicadas en paneles refrigerantes combinan mejoras sinérgicas en conductividad térmica, resistencia a la deformación térmica, resistencia al desgaste y rentabilidad económica.
Las chapas clad 904L para carcasas de hornos de aire caliente inhiben la aparición de fisuras por corrosión y prolongan la vida útil de los equipos.
Los materiales clad y sus procesos de soldadura asociados aportan un soporte técnico fiable para una operación segura, eficiente y de larga duración de los altos hornos siderúrgicos.
