Entre las tecnologías siderúrgicas modernas, el horno de arco eléctrico (HAE) es una de las vías de producción con mayor crecimiento, gracias a su menor huella de carbono, flexibilidad operativa y compatibilidad con electricidad renovable.
A medida que aumenta la productividad de los hornos de arco eléctrico, las cargas térmicas sobre sus componentes se vuelven más severas. Temperaturas superiores a los 1.600 °C, radiación intensa, salpicaduras de acero fundido y tensiones térmicas cíclicas generan grandes dificultades para los sistemas de refrigeración. Los componentes refrigerantes tradicionales fabricados únicamente en acero o únicamente en cobre presentan limitaciones intrínsecas:
El acero al carbono cuenta con excelente resistencia mecánica, pero una conductividad térmica relativamente baja.
El cobre puro ofrece un rendimiento de transferencia de calor excepcional, pero carece de rigidez estructural y su coste de material es más elevado.
Para superar estas desventajas, los materiales compuestos cobre-acero suponen una solución ingenieril avanzada. Al unir metalúrgicamente la excelente conductividad térmica del cobre con la resistencia estructural del acero, los compuestos cobre-acero alcanzan un equilibrio ideal entre rendimiento, durabilidad y rentabilidad.
_1785804765_WNo_1061d707.webp)
El horno de arco eléctrico funde chatarra o hierro de reducción directa (DRI) mediante la energía generada entre electrodos de grafito y la carga metálica.
Las zonas críticas del horno están expuestas de forma continua a:
Radiación de arco
Salpicaduras de acero fundido
Erosión por escoria
Fatiga térmica
Vibraciones mecánicas
Por ello, un sistema de refrigeración eficiente es imprescindible para garantizar la seguridad de los equipos y la estabilidad de la producción.
Los compuestos cobre-acero integran dos materiales complementarios en una única estructura unida metalúrgicamente.
Aporta:
Excelente conductividad térmica
Disipación rápida del calor
Gran resistencia al choque térmico
Reducción de puntos calientes
Conductividad térmica típica: 380–400 W/(m·K)
Aporta:
Alta resistencia estructural
Gran rigidez
Facilidad de fabricación
Menor coste global de material
Mejor soldabilidad con estructuras adyacentes
A diferencia de la fijación mecánica o la soldadura fuerte, la soldadura por explosión genera una unión metalúrgica auténtica entre el cobre y el acero.
Características habituales de la interfaz:
Sin capas adhesivas intermedias
Alta resistencia de unión
Excelente resistencia a la fatiga
Rendimiento térmico estable
Funcionamiento fiable a largo plazo

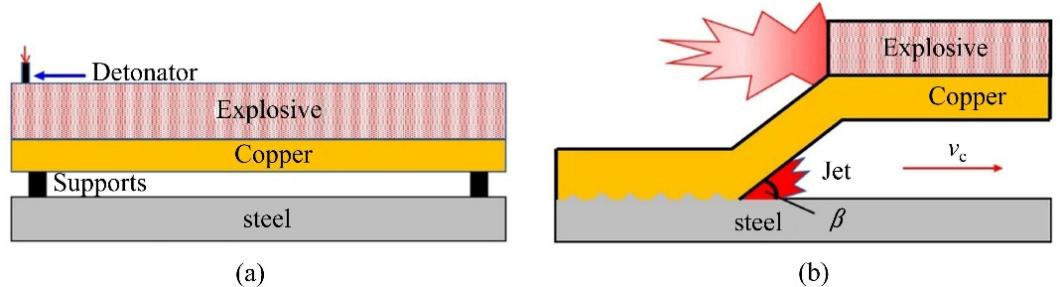

Para chapas compuestas cobre-acero de gran superficie (longitud superior a 5 metros), la soldadura por explosión (chapado explosivo) es el método de fabricación más reconocido y fiable a nivel mundial. Este proceso garantiza una integridad de unión adecuada para aplicaciones críticas de refrigeración en hornos de arco eléctrico.
Secuencia de producción estándar:
a) Preparación superficial (pulido de las caras de contacto del cobre y el acero)
b) Montaje preciso (ajuste de la distancia de separación controlada)
c) Cálculo de carga explosiva y detonación (impacto oblicuo a alta velocidad)
d) Unión metalúrgica (la combinación instantánea de alta temperatura y presión crea una interfaz entrelazada ondulada)
e) Tratamiento térmico post-soldadura (alivio de tensiones y aplanado, si es necesario)
f) Inspección ultrasónica al 100% sin destrucción (norma ASME SA-432 o equivalentes)
g) Verificación de propiedades mecánicas (ensayos de cizallamiento, tracción y doblado)
h) Mecanizado final de precisión (taladrado, biselado de bordes y conformado según planos de ingeniería)
La morfología ondulada de la interfaz obtenida no solo maximiza la resistencia de unión, sino que también confiere una gran resistencia a la fatiga térmica, un factor fundamental en el funcionamiento cíclico de los hornos de arco eléctrico.
El rendimiento de los componentes compuestos cobre-acero depende de una cuidadosa elección de las materias primas.
Grados habituales de cobre
C11000 (cobre electrolítico ETP)
Cu-DHP
Cobre libre de oxígeno
Materiales base de acero habituales
ASTM A516 Grado 70
ASTM A36
Q235B
Q345R
A medida que la tecnología de hornos de arco eléctrico evoluciona hacia mayores capacidades, potencias ultraelevadas y mayor productividad, los criterios de diseño de brazos de electrodo han cambiado: ya no solo se busca maximizar la refrigeración, sino alcanzar un equilibrio óptimo entre conductividad eléctrica, resistencia mecánica, peso estructural y eficiencia de mantenimiento.
En los últimos años, los brazos de electrodo de aleación de aluminio de alta resistencia se han convertido en la opción preferida para muchos hornos de nueva construcción. Su densidad mucho menor (aproximadamente un tercio de la del acero) reduce la masa móvil del sistema de elevación de electrodos, permitiendo posicionamientos más rápidos, menor inercia mecánica y una mejor respuesta dinámica durante la operación del horno. El aluminio también presenta buena conductividad eléctrica, por lo que es adecuado para diseños de brazos conductores modernos.
Sin embargo, los materiales compuestos cobre-acero siguen aportando ventajas exclusivas en entornos térmicos exigentes. La combinación de la superior conductividad térmica del cobre y la resistencia estructural del acero ofrece una gran resistencia al sobrecalentamiento localizado, las altas cargas térmicas y la fatiga mecánica. Los compuestos cobre-acero siguen siendo una alternativa atractiva para aplicaciones donde priman la gestión térmica, la durabilidad y una larga vida útil: paneles refrigerantes, paneles de enfriamiento, componentes de bóveda del horno y otras estructuras refrigeradas por agua.
