Calidades y aplicaciones de las chapas clad de aleación de níquel

La trazabilidad del material y la verificación superficial garantizan una producción fiable de chapas clad de aleación de níquel.

Chapa clad de aleación de níquel: resistencia a la corrosión allí donde se necesita

La chapa clad de aleación de níquel combina una capa de trabajo de níquel o aleación de níquel con un soporte de acero al carbono o acero de baja aleación. La capa de recubrimiento queda expuesta al medio de proceso y aporta la resistencia a la corrosión o a la temperatura especificada; el soporte aporta la mayor parte del espesor estructural y la resistencia para soportar la presión. Esta solución constructiva resulta especialmente útil para equipos a presión de gran tamaño, donde una pared de aleación maciza de alto contenido de aleantes consumiría mucho más níquel del que requiere la superficie mojada por el fluido.

Sus aplicaciones habituales incluyen envolventes de reactores y torres, fondos de recipientes a presión, cajas de intercambiadores de calor, tapas y placas de tubos, conductos de gases de combustión, lavadores de gas, condensadores, evaporadores y autoclaves de hidrometalurgia. La selección de la calidad adecuada del recubrimiento depende de todo el entorno de servicio: composición química, concentración, temperatura, presión, presencia de cloruros, condiciones oxidantes o reductoras, depósitos, productos químicos de limpieza y tratamientos térmicos de fabricación.

Calidades habituales de recubrimiento de níquel y aleaciones de níquel

La siguiente matriz constituye una guía práctica orientativa para consultas frecuentes.

Níquel 200 y Níquel 201: equipos para álcalis y sustancias cáusticas

UNS N02200 y N02201 son calidades de níquel comercialmente puro. El Níquel 200 se evalúa habitualmente para entornos alcalinos cáusticos y determinados medios reductores. El Níquel 201 tiene menor contenido de carbono y se prefiere cuando la capa de níquel estará expuesta a temperaturas elevadas que podrían generar grafitización. En construcción clad, estas calidades se emplean en recipientes de proceso, componentes de evaporadores, cristalizadores y fondos conformados, donde la superficie de níquel protege un soporte de acero de mayor resistencia.

 Precaución en la selección: no considere el Níquel 200 y el Níquel 201 como intercambiables. Confirme temperatura, concentración, contaminantes y especificación del producto antes de definir la calidad.

Monel 400: servicio con ácido fluorhídrico, álcalis y aplicaciones marinas

UNS N04400 (Monel 400) es una aleación níquel‑cobre que se evalúa para determinados servicios con ácido fluorhídrico, álcalis, salmueras y entornos marinos. La chapa clad se puede utilizar en envolventes de recipientes, fondos, cajas de intercambiadores y otros grandes componentes mojados, siempre que se confirme el rango de resistencia a la corrosión. Dado que la aireación, contaminantes oxidantes y detalles de par galvánico pueden modificar su rendimiento, es necesario revisar la composición real del fluido de proceso y no elegir Monel 400 basándose únicamente en el nombre del ácido.

Aleación 600 y Aleación 625: calor, cloruros y servicio con gas corrosivo

UNS N06600 (Aleación 600) se asocia frecuentemente a la resistencia a la oxidación a alta temperatura y determinadas condiciones de procesamiento químico. La UNS N06625 (Aleación 625) incorpora molibdeno y niobio a una base níquel‑cromo y se utiliza ampliamente en entornos agresivos con cloruros, marinos y de gas corrosivo. Los componentes clad típicos de aleación 625 son separadores, lavadores de gas, reactores, torres, cajas de intercambiadores, fondos conformados y placas de tubos de gran espesor.

Aspecto de ingeniería: para equipos de petróleo y gas y petroquímica, revise de forma conjunta H₂S, cloruros, temperatura, presión, fase acuosa, condiciones de parada y detalles de recubrimiento por soldadura o reparación del clad.

Aleación 800/800H y Aleación 825: prioridades de servicio diferenciadas

Las UNS N08800 y N08810 se seleccionan principalmente por su resistencia mecánica a temperatura elevada y servicio de oxidación, mientras que la UNS N08825 se especifica con mayor frecuencia para servicios corrosivos como determinadas corrientes de ácido sulfúrico‑fosfórico y procesamiento de gas corrosivo. Su familia de designaciones similares no las convierte en sustitutos. El diseñador de equipos debe definir si el requisito predominante es el rendimiento mecánico a alta temperatura, la resistencia a la corrosión acuosa, o ambos.

Aleación C22 y C276: procesamiento químico severo

Las UNS N06022 y N10276 son materiales de alta aleación Ni‑Cr‑Mo para entornos químicos exigentes con corrosión localizada, ácidos mixtos o contaminantes oxidantes y reductores. La C276 se especifica frecuentemente para procesamiento químico severo y determinados servicios de FGD; la C22 se valora cuando se requiere un amplio margen de resistencia a la corrosión. Reactores, secciones de absorbedores, evaporadores, torres, cajas y placas de tubos son candidatos habituales para componentes clad.

Aplicaciones en equipos petroquímicos, químicos y de petróleo y gas

La chapa clad de aleación de níquel se emplea en torres de destilación y absorción, reactores, separadores, estabilizadores, lavadores de gas, recipientes a presión y condensadores que procesan corrientes de fluidos corrosivos. Las aleaciones 625, 825, C22 y C276 son puntos de partida habituales en la revisión de proyectos, ya que cubren distintas combinaciones de cloruros, componentes de gas corrosivo, ácidos y condiciones oxidantes. La capa clad actúa como barrera anticorrosiva en la superficie mojada, mientras que el acero para recipientes a presión aporta el espesor de pared.

Para la fabricación de recipientes, la selección de materiales debe extenderse a toda la barrera anticorrosiva: envolvente, fondo, boquillas, escotillas de hombre, elementos internos de fijación y detalles de reparación por soldadura. Dejar expuesto el acero al carbono en una boquilla o elemento de fijación anula la finalidad de la envolvente clad. La deformación por conformado, el tratamiento térmico post‑soldadura y el margen final de recubrimiento deben definirse antes de la producción de la chapa.

Placas de tubos clad de níquel y componentes de intercambiadores de calor

Los intercambiadores de calor de carcasa y tubos constituyen una de las aplicaciones más claras para el recubrimiento de aleación de níquel. Una placa de tubos de acero de gran espesor aporta rigidez y resistencia de ligamento, mientras que la cara de aleación de níquel protege la superficie mojada del lado de la caja. Las cajas, tapas, cubiertas y placas divisoras pueden utilizar la misma aleación anticorrosiva para disponer de un sistema de materiales compatible en todo el lado del proceso.

El diseño de la placa de tubos debe tener en cuenta el margen de taladrado, el espesor de recubrimiento tras el mecanizado, el tipo de unión tubo‑placa de tubos, preparación de soldadura y posición de la interfaz de unión. También ofrecemos servicios de taladrado y mecanizado de placas de tubos, lo que permite coordinar el suministro del material clad y los requisitos de mecanizado posterior para el diseño del intercambiador.

Consulte nuestro servicio de taladrado de placas de tubos para conocer la capacidad de mecanizado correspondiente.

Generación de energía y sistemas de desulfuración de gases de combustión húmeda (FGD)

La desulfuración húmeda de gases de combustión genera un entorno corrosivo variable formado por condensados, compuestos de azufre, haluros, depósitos y erosión. Se puede evaluar el uso de chapa clad de aleación de níquel en secciones de absorbedores, revestimientos de chimeneas, conductos, revestimientos de reactores y otras zonas donde deben controlarse la corrosión localizada y las cargas mecánicas. Las aleaciones resistentes a la corrosión como la 625 y la C‑276 figuran entre las opciones de recubrimiento para sistemas FGD.

La decisión de material debe basarse en la composición real del combustible y el agua, contenido de cloruros y fluoruros, perfil de temperaturas, condiciones de lavado y depósitos esperados. El coste del ciclo de vida es relevante, ya que los conductos y tramos de chimenea de difícil acceso pueden suponer gastos de reparación elevados, incluso si el coste inicial del revestimiento es bajo.

Saber más: Placas clad de níquel y chapas clad de titanio en sistemas de desulfuración de gases de combustión

Hidrometalurgia y lixiviación ácida a alta presión

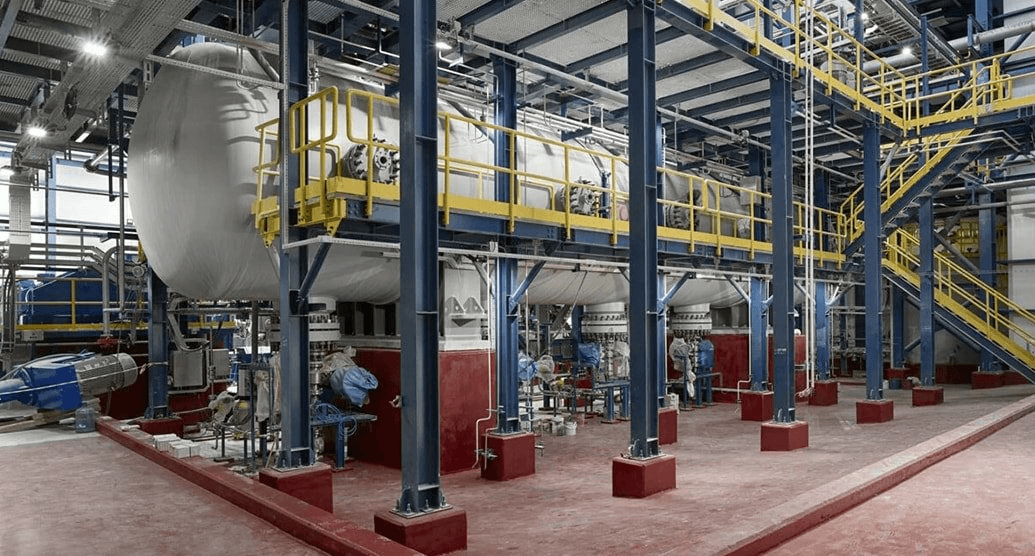

Las plantas hidrometalúrgicas trabajan con entornos de lixiviación agresivos para procesar mineral de níquel laterítico, concentrados de cobre‑níquel y otras materias primas de metales valiosos. La chapa clad de aleación de níquel se utiliza en reactores horizontales y verticales, autoclaves, recipientes de expansión y demás equipos a presión, donde es necesario combinar un interior anticorrosivo con una envolvente robusta de gran espesor.

La alta presión, temperatura elevada, sólidos, velocidad de la suspensión acuosa y química de los ácidos convierten esto en un problema de materiales a nivel de sistema. Deben revisarse de forma conjunta la calidad del recubrimiento, reparaciones por soldadura, diseño de boquillas, zonas de desgaste por agitación o suspensión y acceso para inspecciones. El desgaste o daño localizado no debe exponer el soporte de acero al medio de proceso.

Otras áreas de aplicación

Marino y offshore. Las aleaciones 625 y Monel 400 se evalúan habitualmente para determinados servicios con agua de mar, zonas de salpicadura y procesos marinos. Las rendijas, nivel de oxígeno, caudal y pares galvánicos siguen siendo factores decisivos.

Desalinización y condensadores. Se pueden emplear cajas, tapas, placas de tubos y cubiertas clad de aleación de níquel cuando el diseño del intercambiador requiere una superficie del lado de proceso anticorrosiva sobre una sección de acero de gran espesor.

Farmacéutica y química fina. Las aleaciones C22, C276 y otras aleaciones de alto contenido de níquel se pueden considerar para reactores, mezcladores y equipos de almacenamiento que manipulan productos químicos agresivos o medios de limpieza, sujeto a requisitos de acabado superficial y ausencia de contaminación.

Fertilizantes y procesamiento de ácidos. Las aleaciones 825, C22, C276 y aleaciones específicas de proyecto pueden seleccionarse para recipientes de ácidos, absorbedores, evaporadores y equipos asociados tras una revisión de corrosión específica del proceso.

Normativas y nuestra capacidad de producción de chapas clad de níquel

La chapa de acero clad de níquel y aleaciones base níquel se especifica habitualmente según la norma ASTM/ASME A/SA‑265 u otra norma de proyecto. La norma NB/T 47002.2 también se aplica para chapas clad níquel‑acero destinadas a recipientes a presión. La especificación de compra debe definir material base, calidad de recubrimiento, espesores, condición de tratamiento térmico, tolerancias dimensionales, criterios de aceptación de calidad de unión y ensayos requeridos.

Estos valores describen nuestra capacidad general de chapado con níquel. La viabilidad final depende de la aleación exacta, combinación de chapas, relación de espesores, ruta de tratamiento térmico, requisitos de planitud, nivel de ensayos y calendario de producción.

Hable con nuestro equipo sobre su proyecto de chapas clad de aleación de níquel

Suministramos chapas clad de níquel y aleaciones de níquel para recipientes a presión, reactores, torres, intercambiadores de calor de carcasa y tubos, placas de tubos, evaporadores, condensadores, equipos FGD y equipos de proceso metalúrgicos. Los servicios complementarios de procesamiento incluyen taladrado de placas de tubos y fondos conformados cuando forman parte del alcance del proyecto.
